RMU frente a equipos metal-clad: especifique la función de distribución

1. Distinga función de red y construcción

Unidad de anillo o RMU describe una disposición vinculada habitualmente a alimentadores en anillo y conexiones de transformadores en distribución secundaria. Metal-clad describe la construcción del conjunto; la norma aplicable y el diseño ensayado determinan sus compartimentos y accesos reales. Los nombres se refieren, por tanto, a aspectos distintos.

No reduzca la comparación a ‘RMU significa interruptores de carga y metal-clad significa interruptores automáticos’. Las plataformas RMU compactas pueden incluir funciones de interruptor automático. La oferta secundaria de ABB también incluye aislamiento en aire y en gas. Importan las funciones solicitadas y el diseño ofertado, no una etiqueta general.

Contexto de equipos de distribución secundaria

2. Compare siete requisitos del proyecto

Evalúe ambas alternativas con los mismos requisitos y exija desviaciones por escrito. Un encabezado genérico como ‘tablero de 12 kV’ no permite comparar funciones, ampliaciones futuras o acceso de mantenimiento.

3. Defina la protección antes de elegir el gabinete

Indique qué debe maniobrar cada circuito y qué dispositivo debe despejar una falla. Un seccionador de tierra, una función de corte en carga y un dispositivo de interrupción de fallas tienen funciones diferentes. La presencia de uno no demuestra los valores nominales ni la capacidad de los demás.

Para una conexión de transformador, pregunte qué protección se propone y qué valores y condiciones cubre. Para un alimentador con relé, incluya funciones de protección, transformadores de medida, alimentación de disparo e interfaces de comunicación. El diseñador debe coordinar el esquema completo con la red restante.

4. Especifique por separado acceso y continuidad

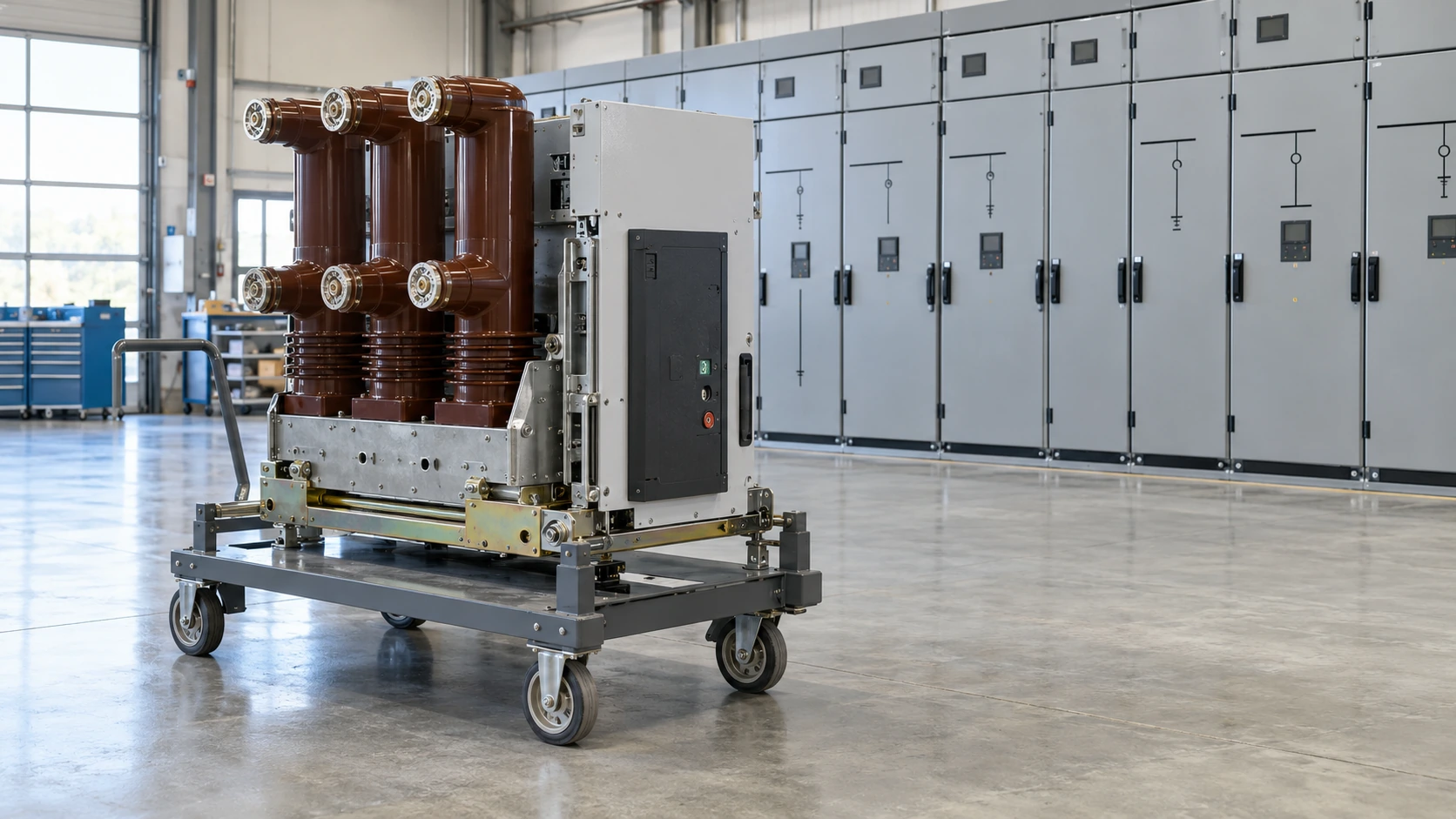

Un dispositivo extraíble no hace automáticamente seguro el acceso a todos los compartimentos ni evita interrupciones en toda tarea de mantenimiento. Pregunte qué partes siguen en servicio durante la actividad, qué límites de aislamiento se aplican y qué clasificación e instrucciones respaldan esa disposición.

IEC 62271-200 trata conjuntos bajo envolvente metálica e incluye conceptos de continuidad de servicio y arco interno. Especifique por separado categoría de pérdida de continuidad, clasificación de arco interno, protección de envolvente y acceso real. No deduzca una característica de otra.

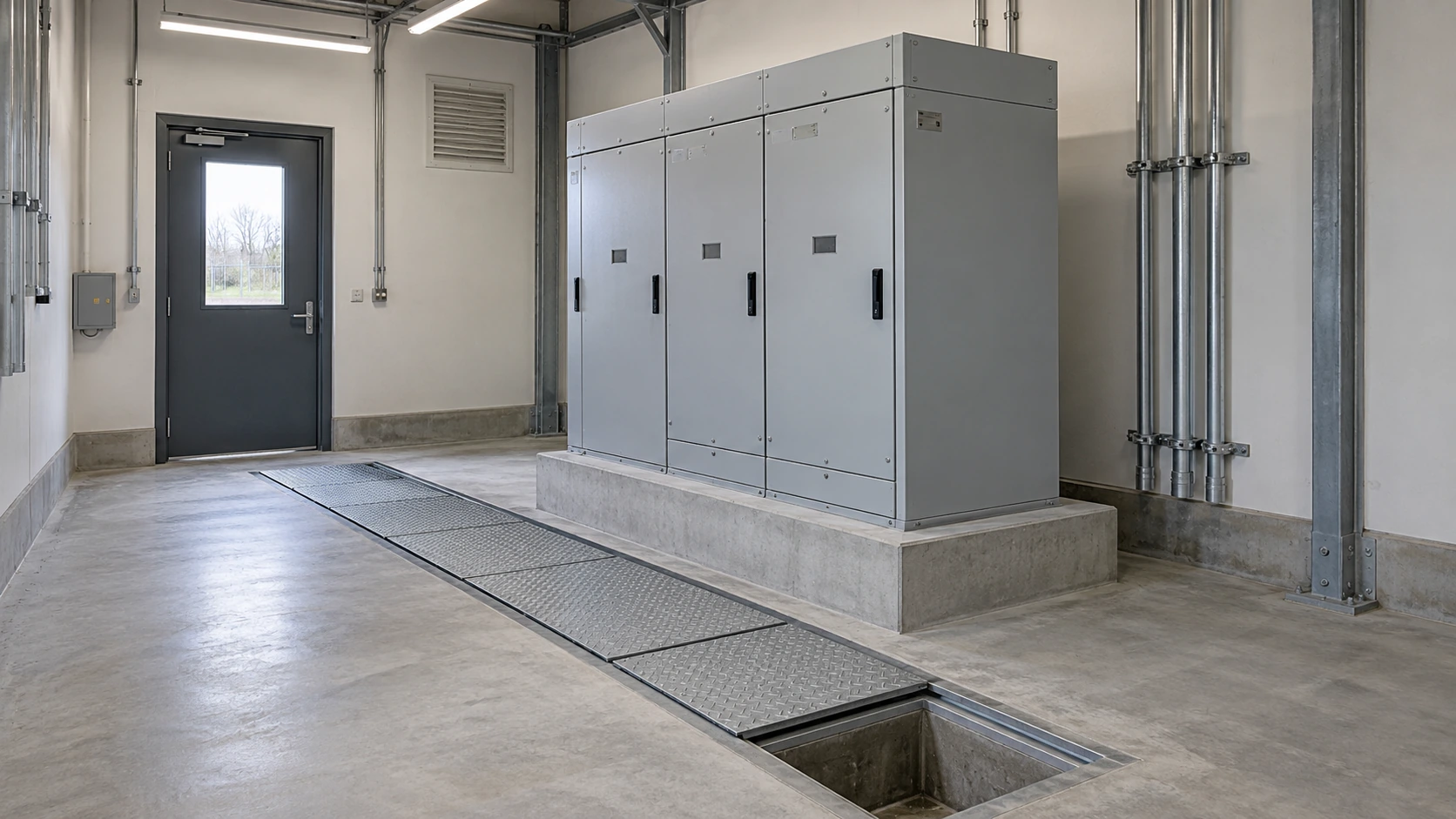

Facilite al proveedor la disposición de la sala, el recorrido de cables y el acceso permitido. Reserve espacio para terminaciones, manipulación durante el montaje y cualquier descarga o alivio de presión que exija el diseño. Comparar únicamente el ancho del gabinete no equivale a comparar la ocupación instalada.

Alcance normativo y de clasificación del conjunto

5. Distinga medio aislante y medio de interrupción

Una cámara de vacío describe dónde se interrumpe la corriente. No demuestra por sí sola que todo el conjunto esté libre de SF6 u otros gases fluorados. Pregunte por separado por el medio aislante, el de interrupción y la disposición funcional completa.

Asimismo, el aislamiento en aire no establece por sí solo una clasificación de arco interno, una huella o un intervalo de mantenimiento concretos. Solicite configuración ensayada y documentación de operación. Evalúe las pruebas del diseño, sin asumir que una categoría de aislamiento es siempre superior.

6. Compruebe el destino antes de ordenar

Para proyectos de la UE, el artículo 13(9)(a) del Reglamento (EU) 2024/573 prohíbe, desde el 1 de enero de 2026, poner en funcionamiento equipos de MT de distribución primaria y secundaria de hasta 24 kV inclusive que utilizan o dependen de gases fluorados de efecto invernadero como medios aislantes o de interrupción. El artículo también establece condiciones y excepciones; el responsable de revisión del proyecto debe comprobar su aplicación.

No es una prohibición mundial de todas las instalaciones existentes con SF6, ni la fecha relevante es simplemente la de publicación de este artículo. Solicite al operador y al revisor responsable que confirmen requisitos de destino, fechas y excepciones aplicables con registros justificativos. No presuponga que un modelo ELCZEEN está libre de SF6; obtenga la declaración de la configuración concreta.

El artículo sectorial de ABB del 31 de agosto de 2026 también destaca familiaridad operativa y mantenimiento al cambiar de tecnología. Convierta ese contexto en preguntas de licitación: qué interfaces cambian, qué formación hace falta y qué repuestos y documentos acompañan al diseño propuesto.

Alcance reglamentario y excepciones · Actualidad sectorial del 31 de agosto de 2026

7. Solicite ofertas basadas en funciones

Adjunte un esquema unifilar de la disposición en anillo, radial o seccionada e identifique cada función. Incluya tensión, corriente, cortocircuito, protección, interfaces de cable, destino y condiciones de instalación. Indique las tareas de mantenimiento y las interrupciones que el propietario necesita contemplar.

Para una comparación comercial útil, exija una lista completa de desviaciones y un programa documental con cada oferta. Separe funciones incluidas, opciones y exclusiones. Pida plano general, esquema de protección y lista de informes por modelo antes de considerar equivalentes dos precios.

• Vías de anillo, alimentadores de transformador, secciones de barras y reservas futuras
• Valores nominales de red y conjunto, solicitación y duración
• Requisitos de protección, CT/VT, enclavamiento y control
• Tipo de cable, disposición de terminación y dirección de entrada
• Disposición de sala, entorno y restricciones de mantenimiento
• Medios aislantes y de interrupción, pruebas y documentos de destino
