低压与中压开关设备：采购技术规格指南

1. 先明确设备在系统中的位置

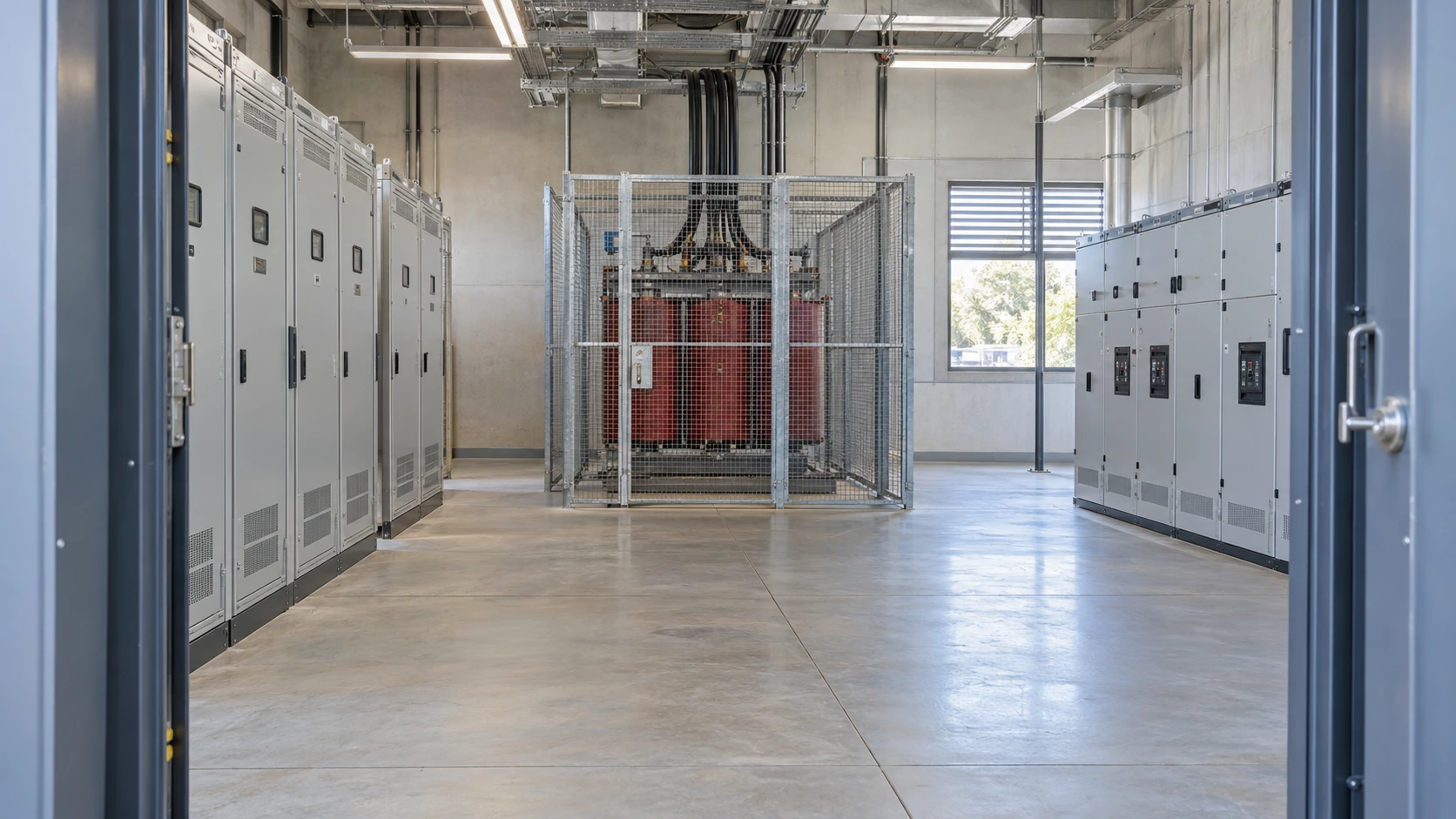

工厂可能先接收中压电源，经变压器降压后，再以低压向电动机、建筑设施和其他负载供电。因此，上游中压柜列和下游低压成套设备承担不同任务，均不能替代两种电压等级之间的变压器。

电压分类术语随技术规范和市场而异。IEC 62271-1 虽以“高压”为标题，但适用于 1,000 V 以上的交流开关设备。IEC 62271-200 涵盖 1 kV 以上至 52 kV 的交流金属封闭成套设备。请写明系统和设备的实际额定值，不要仅依赖低压、中压或高压的名称。

核对标准适用范围 · 核对金属封闭成套设备的适用范围

2. 对比采购决策要点

要求各份报价使用相同的项目假设。下表说明两类成套设备的差异，以及买家需要提供的输入，不对通用电流、短路等级或价格作笼统承诺。

3. 区分四类电气参数

系统标称电压描述电网，设备额定电压描述所选成套设备，持续电流对应正常负载工况，短路额定参数对应异常工况及其持续时间。较大的电流数值不能弥补电压等级不适合或短路能力验证不足的问题。

例如，进线为 11 kV、用电负载为 400 V 的项目，需要分别列出中压和低压设备规格。合适的设备电压等级及绝缘要求应由系统设计人员确认，不能仅选一个名称相似的型号，就将“11 kV 电源”视为完整柜体规格。

请提供设备安装点的短路水平和所需切除时间，并明确数值属于开断电流、短时耐受电流还是峰值耐受电流。脱离工况和持续时间比较数字，可能掩盖关键的不匹配。

低压设备术语说明

4. 用型号页面缩小询价范围

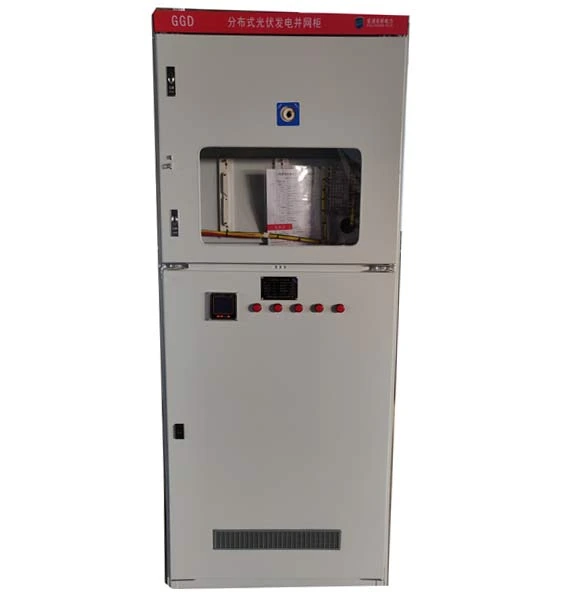

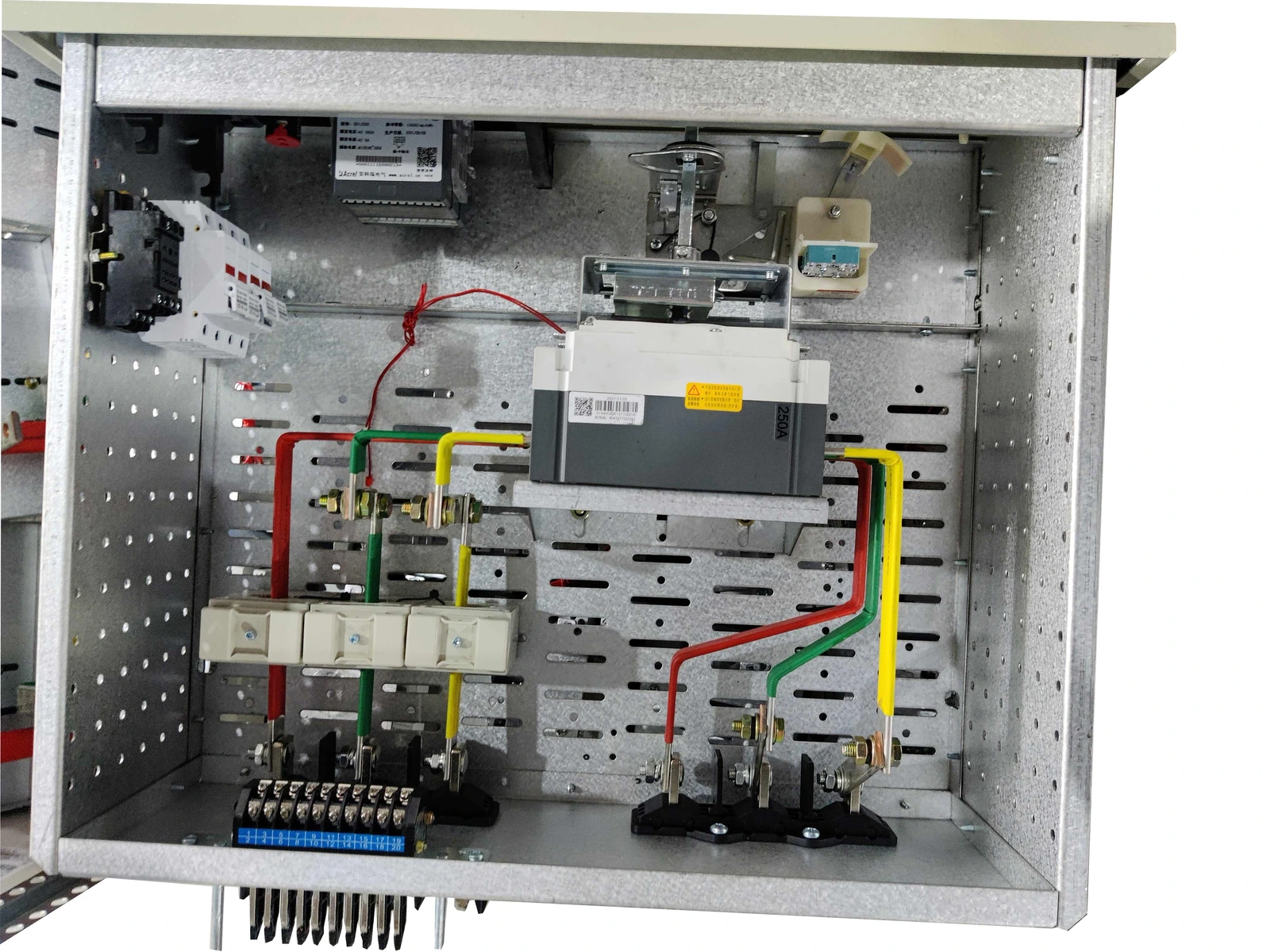

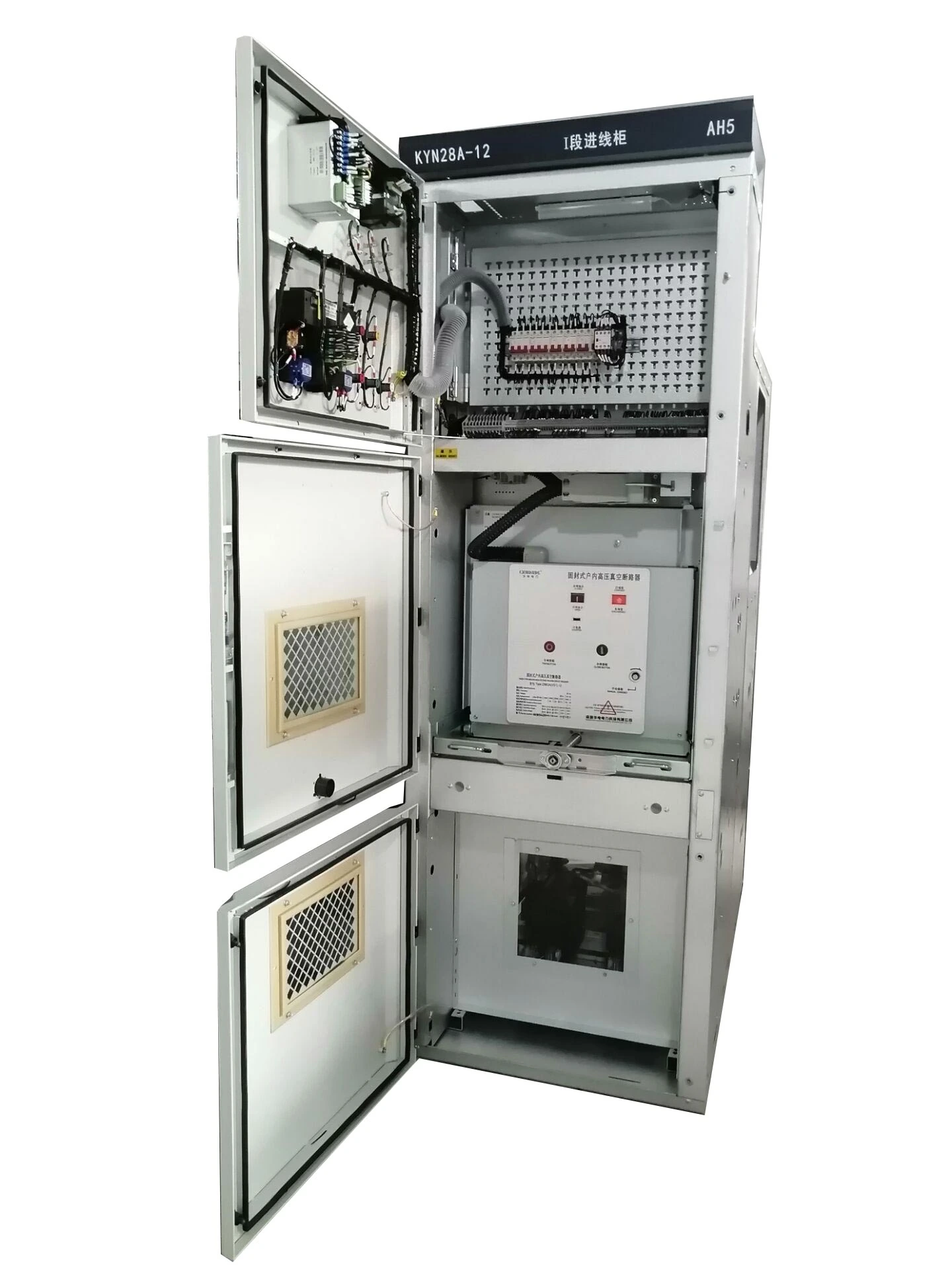

ELCZEEN 将 GGD 和 MNS 列为低压开关设备，将 KYN28A-12 列为中压开关设备。您可以从相应页面查看产品照片和已有参数。KYN28A-12 参数表列有 12 kV 额定电压，但这一项不能确定保护、电缆、布置或项目审批要求。

请索取拟供配置，不要只接受产品系列的笼统承诺。低压设备应明确进线、母线分段和出线馈线表；中压设备应明确馈线功能、继电保护要求、电缆终端和拟定隔室接近方式。还应确认报价对应哪些图纸和试验记录。

5. 将文件包纳入供货范围

宣传册上的标准编号不能替代完整审批文件。IEC 61439-1 规定低压成套设备通用要求，并应与相关成套设备分标准配合使用，不能单独作为所有项目验收的捷径。中压金属封闭设备的适用版次和所需分类，应与项目审核方确认。

数据表上的旧标准编号本身不能证明符合较新的项目要求。请索取标明型号、受试配置、额定值及适用限制的文件，并区分设计验证或型式试验证据与所购设备交付时的例行记录。

• 已批准的单线图和功能说明
• 包含单位及短路持续时间的额定参数表
• 总布置图和电缆进线图
• 保护、控制、计量和通信配置表
• 适用标准版次及对应型号试验证据
• 明确的除外项、选项和交付前文件清单

低压成套设备标准适用范围

6. 将对比转化为询价文件

先定义系统功能，再分别列出低压和中压设备。附上已有图纸，将未知值标为待确认。待各供应商回答相同的额定参数、接口和文件问题后，再比较报价。

询价可表述为：“请对附件单线图标明的低压和中压成套设备报价，分别提供额定参数表、馈线功能、总布置图及试验文件清单，并明确偏差和配置假设。”另请补充数量、目的地、所需时间及项目审批流程。

7. 在 2026 年的比较中考虑全生命周期约束

ABB 于 2026 年 8 月 31 日发布的无 SF6 开关设备讨论，关注操作习惯、安装和维护等应用问题。对买家的启示是：比较初始电气参数时，也应同时评估全生命周期约束。

请确认拟供设备与房间、维护策略、备件计划和目的地要求是否匹配。不能因采用新的绝缘技术、熟悉的柜型名称或同行的认证，就认定当前报价配置适用于项目。

行业背景，发布于 2026 年 8 月 31 日
